Monumentale villa: smart home ontworpen vóór de kabeltrek

De eigenaren van een monumentale villa lieten het pand volledig strippen voor een renovatie en uitbreiding. Ze wilden een volwaardig smart home dat lokaal werkt, met energiebeheer, en een specialist die in het bouwteam meedraait in plaats van alles bij de elektricien te leggen. In het monument moest zo weinig mogelijk gefreesd worden.

• Een programma van eisen per systeem, getoetst aan de bouwtekeningen van de architect: 21 ruimten, met per ruimte een bedienpunt en een aanwezigheidsmelder.
• Architecturaal licht op DALI-2, lichtlijnen op 24 V RGBW, geen fasedimmen. Het dimprotocol wordt per armatuur vastgelegd met de lichtontwerper vóór de kabeltrek.
• Klimaat met een warmtepomp, vloerverwarming en 7 airco-binnenunits die elk vanuit Loxone geregeld worden; de originele afstandsbedieningen vervallen.

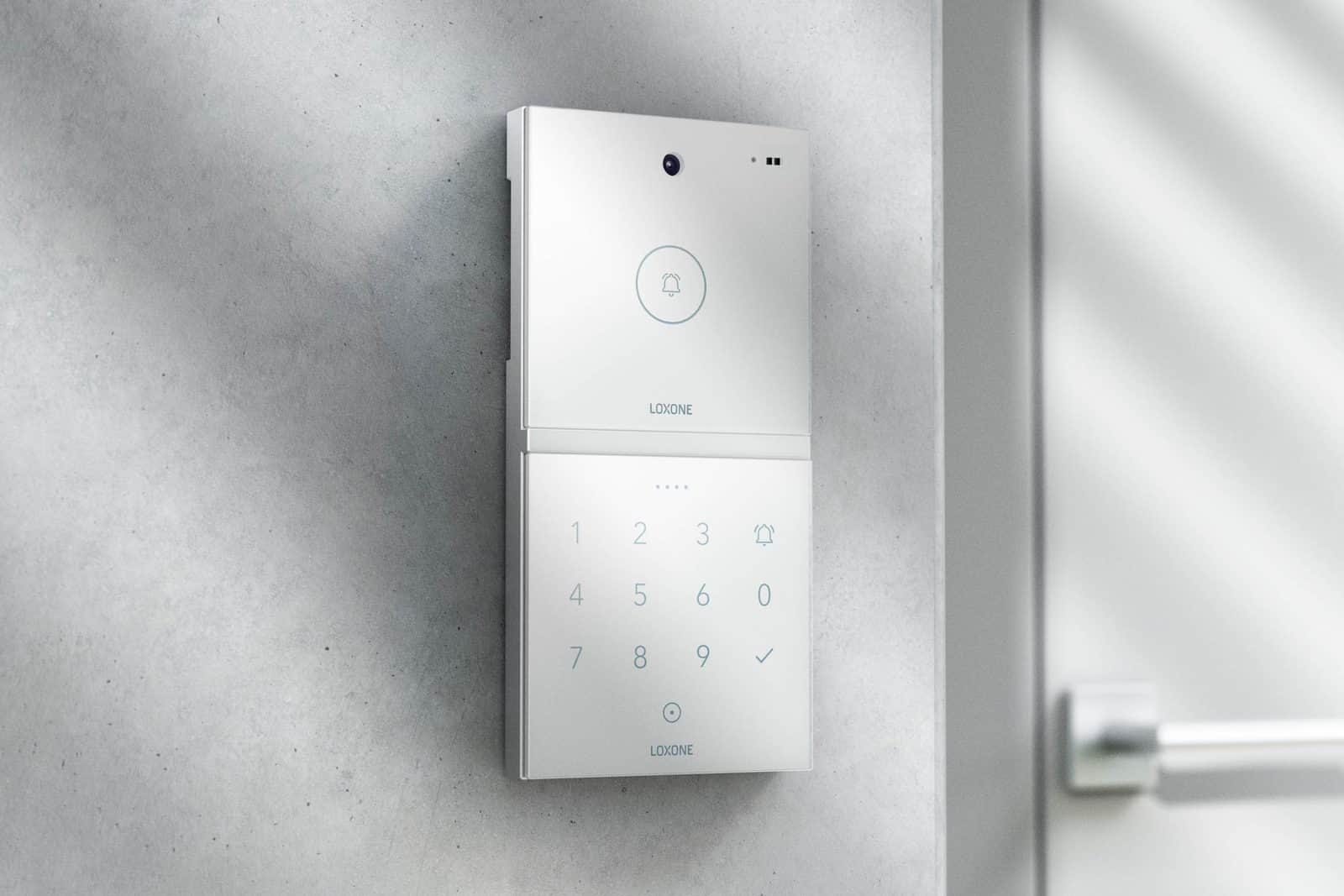

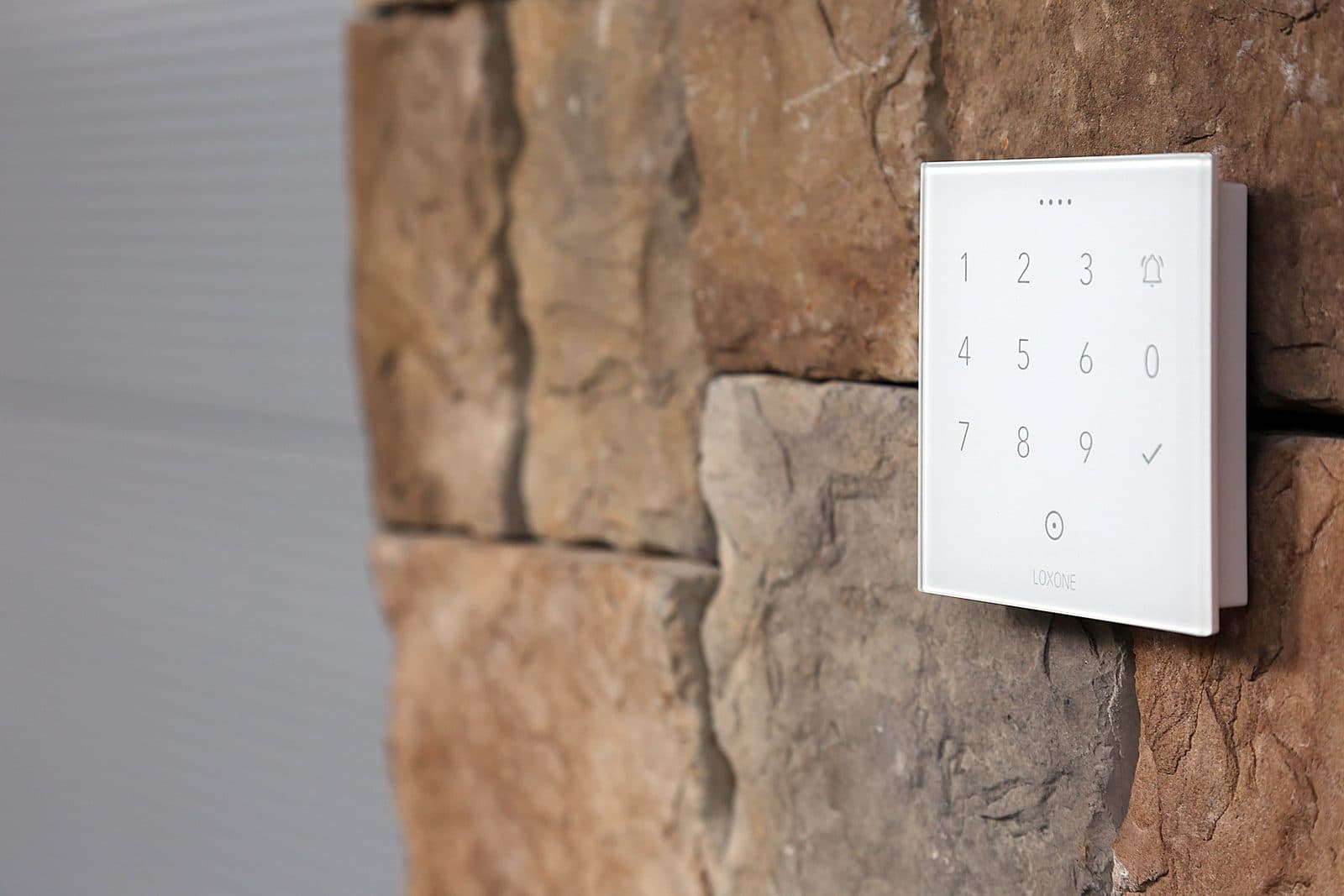

• Zonwering met weerstation, inbraak-, lek- en rookdetectie, intercom met elektrisch slot en poortsturing.
• Lastverdeling op de netaansluiting en sturing op energieprijs en zonneoverschot. De omvormer doet zelf peak shaving en batterijsturing; Loxone schuift met verbruikers.
• Draadloze raam- en deurcontacten, en onder de monumentale plafonds alleen opbouwmelders.
• Een eigen installatietekening op de onderlegger van de architect en een kabellijst, zodat aannemer en elektricien kunnen trekken.

De opdrachtgever ging akkoord op basis van het uitgewerkte ontwerp en een offerte met een vaste startopdracht en de rest op nacalculatie. De rolverdeling tussen elektricien, airco-installateur, W-installateur en dakdekker ligt vast, en de installatietekeningen zijn in de maak.

• Loxone Miniserver met 5 Tree-takken, Air voor de raam- en deurcontacten
• DALI-2 voor circa 58 lichtpunten (raming tot het lichtplan er is), 22 DALI-aanwezigheidsmelders
• Daikin-binnenunits via AC Control op de S21-aansluiting, warmtepomp via Modbus, ventilatie via 0-10 V
• 3 screens op Somfy RTS met weerstation
• Installatietekening in CAD op de architectonderlegger, laagindeling volgens NL-SfB
