Woning in drie lagen

Voor een woning met drie bouwlagen is een Loxone-installatie doorgerekend met bekabelde verlichting, bediening en aanwezigheidsdetectie op alle verdiepingen. De verlichting wordt gedimd vanuit Dimmer Extensions in de verdeelkast. Per verdieping is uitgewerkt welke hardware nodig is, met een raming van installatie- en programmeeruren.

• Eén Miniserver Compact met voeding in een centrale verdeelkast, met Tree-bekabeling naar alle verdiepingen.

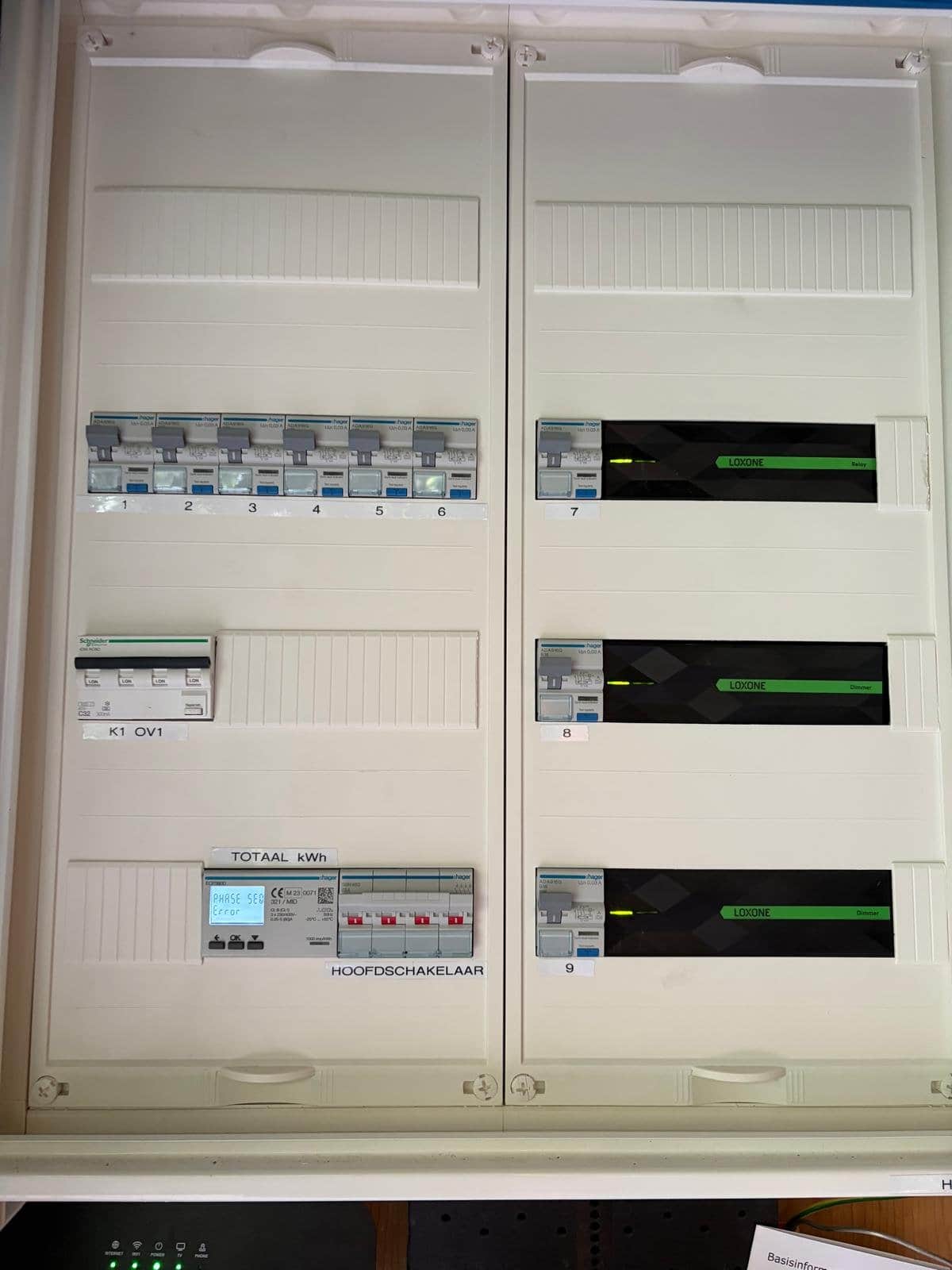

• Verlichting gedimd vanuit 8 Dimmer Extensions in de kast: 3 voor de begane grond, 3 voor de eerste en 2 voor de tweede verdieping.
• 29 Touch Tree-bedieningen: 9 op de begane grond, 12 op de eerste en 8 op de tweede verdieping.
• 20 aanwezigheidsmelders Tree: 8, 8 en 4 per verdieping.
• 8 Nano 2 Relay Tree-modules op de begane grond en de eerste verdieping voor geschakelde uitgangen.

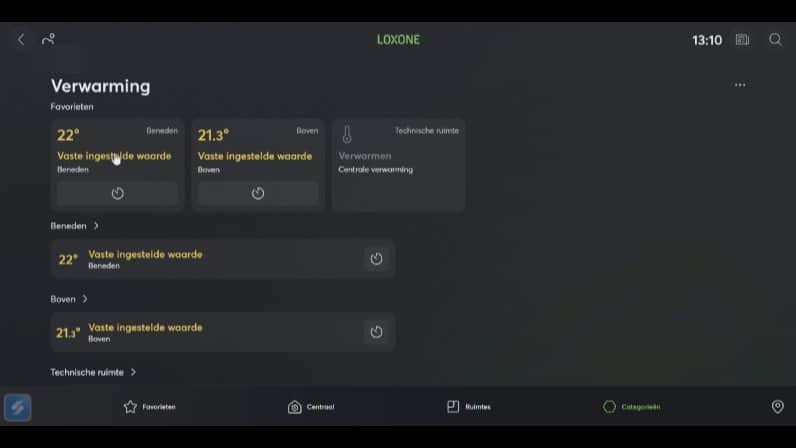

• Per verdieping een Stelventiel Air voor de verwarming.
• 2 Modbus Air-modules op de eerste verdieping voor koppeling met Modbus-apparatuur.
• Installatie- en programmeeruren geraamd per verdieping, plus reistijd.

Een kostenberekening per verdieping met hardware, kast, bekabeling en uren. Of het project is uitgevoerd, staat niet in de bron. De opzet met alle dimmers centraal in de kast en Tree-bekabeling naar bediening en sensoren houdt de techniek op één plek bereikbaar.

• Miniserver Compact, Power Supply 4.2A en verdeelkast
• 8 Dimmer Extensions (32 dimkanalen)
• 29 Touch Tree en 20 aanwezigheidsmelders Tree
• 8 Nano 2 Relay Tree
• 3 Stelventiel Air en 2 Modbus Air
• Tree-kabel (Cat7)
