Bestaande installatie opnieuw opgebouwd, van programmering tot verdeelkast

Een woning met een bestaande installatie die nooit goed had gewerkt: ruimtes en apparaten waren niet goed gedefinieerd, er waren geen pagina's en de logica klopte niet. De bewoners wilden dat het systeem gewoon deed wat het moest doen, en wilden uitbreiden. Later viel na een langdurige stroomuitval alle beweging en verlichting tegelijk weg, en kwam de vraag om een nieuwe, goed gelabelde verdeelkast.

• De hele woning doorgelopen, elk apparaat geïdentificeerd en de programmering opnieuw opgebouwd. Per ruimte met de bewoners de wensen doorgenomen, bijvoorbeeld alle zonwering van een ruimte tegelijk, en 5 seconden ingedrukt houden voor alles aan in huis, zodat een korte druk dat niet per ongeluk doet.
• Uitgebreid met bewegingsmelders voor licht en alarm, rookmelders, een alarmsysteem en raamcontacten die de zonwering tegenhouden als het raam openstaat. De poort is via de app te bedienen.
• Philips Hue en 3 airco's (Sensibo) gekoppeld. De airco's zijn over eigen accounts verdeeld om de limiet op het aantal aanvragen te spreiden.
• Audio: een extension meldde offline maar speelde wel, waardoor zones niet te groeperen waren. Opgelost met een vaste spelergroep over alle 5 zones.

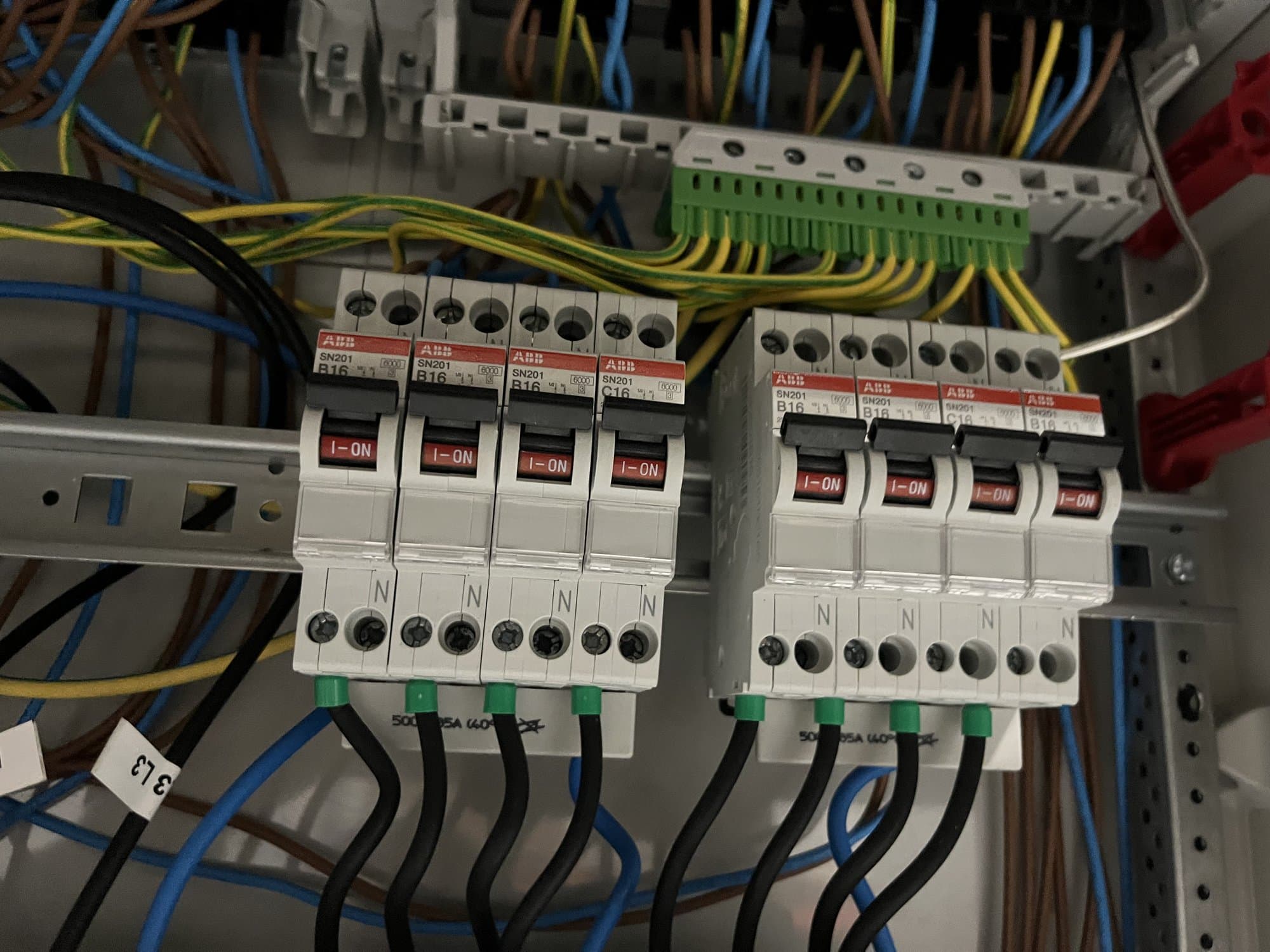

• Meterkast opnieuw opgebouwd en bekabeld, defecte lichtpunten in gang en woonkamer verholpen, wandtablet en touchdisplay geplaatst.
• Storing na stroomuitval. Een Health Check liet zien dat alle 37 apparaten op de enige Tree-tak 100% van hun pakketten verloren, terwijl de extensions 0% verlies hadden. Daarmee was een doorgebrande zekering uitgesloten en lag de oorzaak bij de Tree-datalijn.

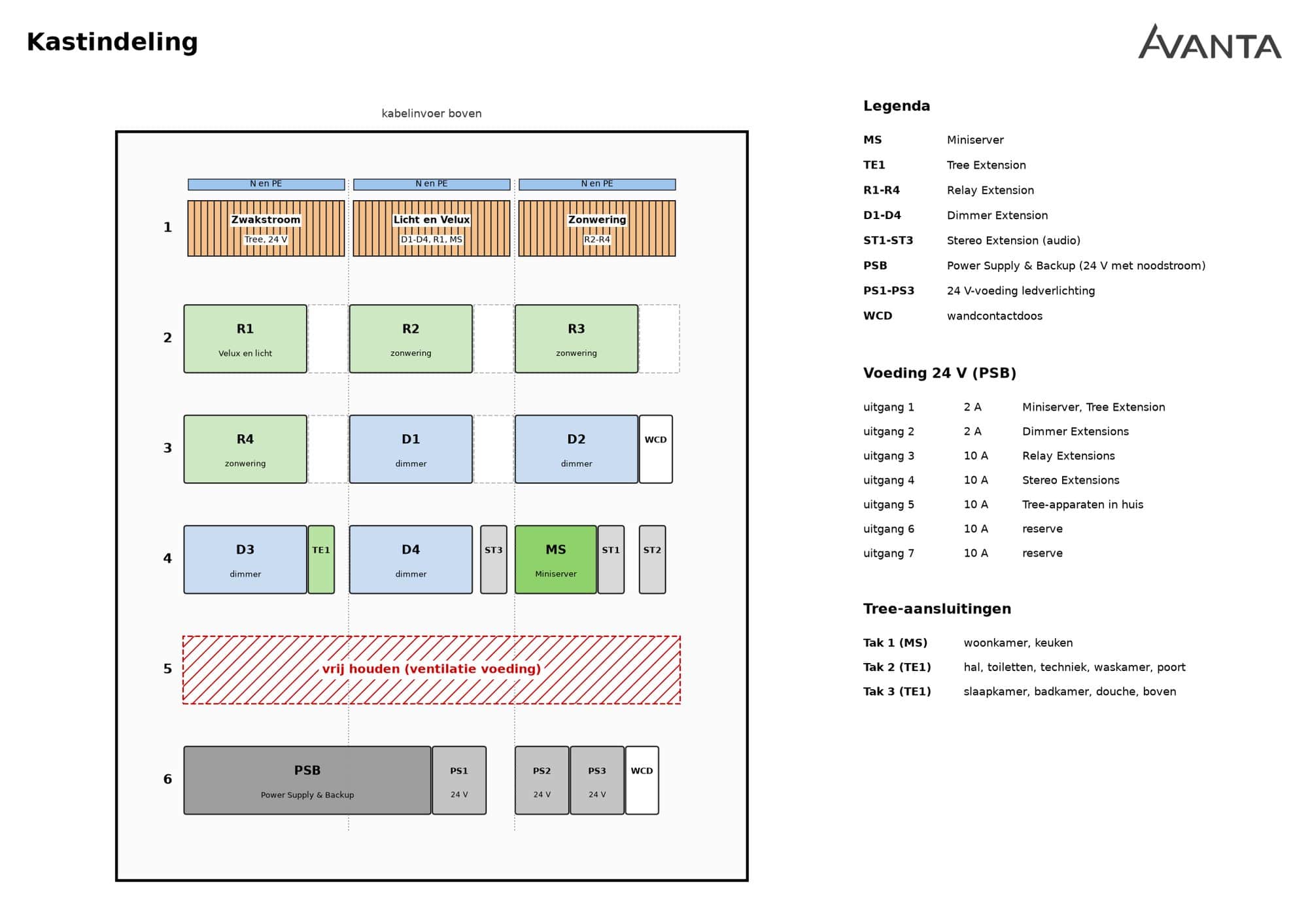

• Nieuwe kast (ontwerp). Tree verdeeld over 3 takken, zodat één fout niet meer alles platlegt. Zonwering beneden van losse draadloze actoren in een stalen kast naar relais. Voeding onderin volgens voorschrift, alle modules en klemmen gelabeld, opbouw en test in de werkplaats, en een Health Check met 0% verlies op alle takken als opleveringseis.

Verlichting, zonwering, alarm, rookmelders, poort, airco's en audio zijn per ruimte en vanuit één app te bedienen. De storing is met een meting teruggebracht tot de Tree-bus in plaats van op goed geluk onderdelen te wisselen. Kastindeling, toewijzingen en werkplan liggen klaar; de vervanging van de kast is de volgende stap.

• Miniserver Compact met 37 Tree-apparaten, Air-apparatuur, Relay- en Dimmer Extensions
• Health Check per tak als diagnose-instrument; nieuw ontwerp met Tree Extension en 3 takken
• Airco's via Sensibo en verlichting via Philips Hue, beide over HTTP (virtuele in- en uitgangen)
• Audio met Stereo Extensions; in de nieuwe kast via de Miniserver met 3 Stereo Extensions op Tree Turbo
• 17 zonweringsmotoren; in het ontwerp 15 daarvan op relaisparen, 2 kamers boven blijven draadloos
