Villa op Ibiza: VRF-klimaat en zwembadpomp in kaart gebracht voor centrale sturing

Type
Woning
Regio
Ibiza
Jaar
2025
Status
Ontwerp
Onze rol
advies en engineering
Opdracht
In opdracht van een installateur
Oplossing
Klimaat, Zwembad, Verlichting

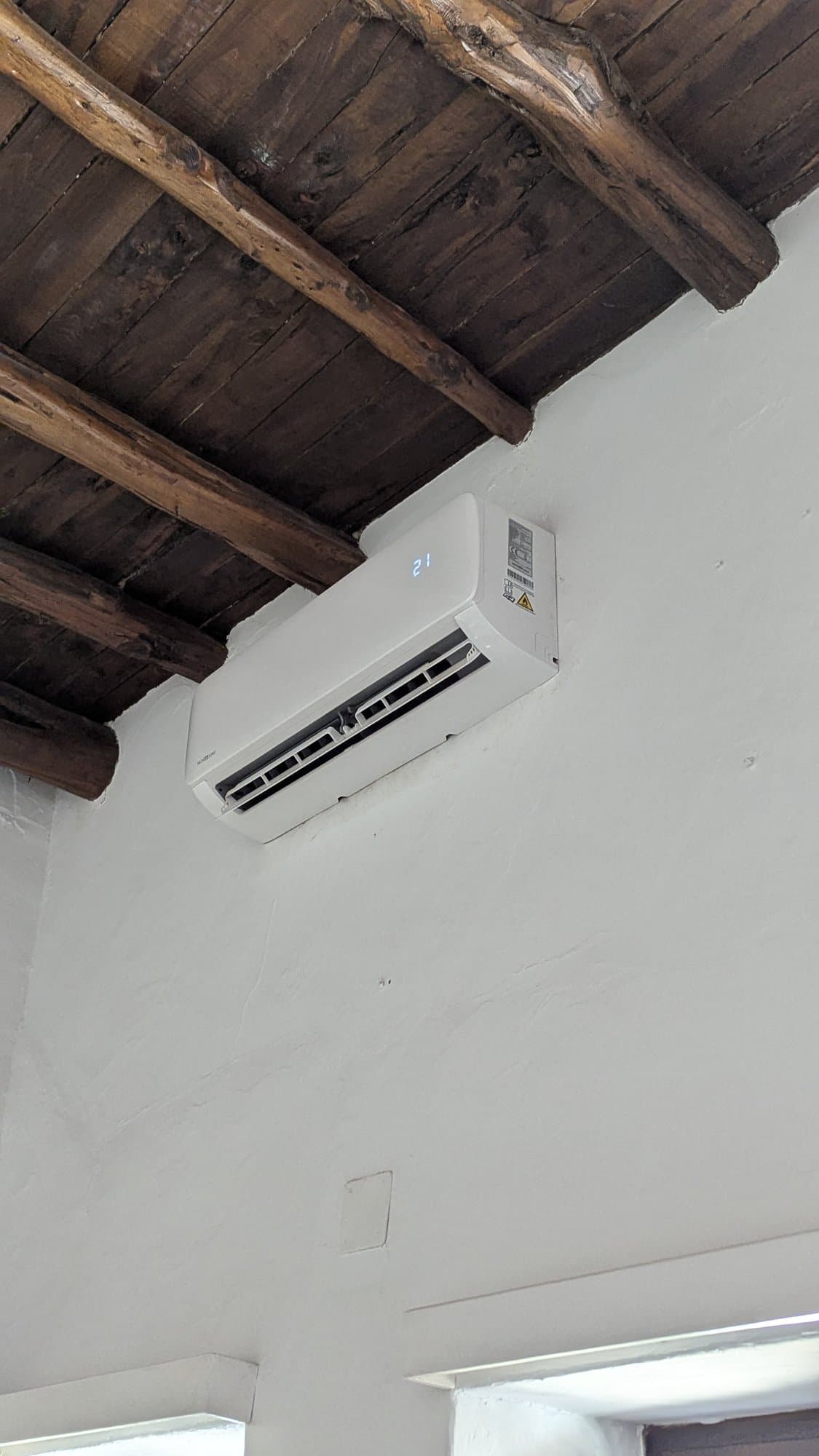

Wandunit van de airco onder een houten balkenplafond.

In het kort

  • 11 ruimtesensoren

De vraag

De eigenaar van een villa wilde het klimaat, het zwembad en de buitenverlichting slim en op afstand kunnen regelen. De bestaande installaties kwamen van verschillende merken, elk met een eigen bediening.

De oplossing

  • Inventarisatie op locatie van alle installaties: merk, type, aansturing en koppelroute per apparaat.
  • Het VRF-systeem (koelen, verwarmen en een hydromodule voor warm water) via een gateway gekoppeld, met een temperatuursensor in elke ruimte.
  • De zwembadpomp aangestuurd via zijn frequentieomvormer.
  • Buitenverlichting schakelbaar en de hele woning op afstand te bedienen.
  • Beperkingen vooraf benoemd, zoals de video-intercom die alleen beperkt en via een eigen gateway te koppelen is.

Het resultaat

Een inventarisatie met per apparaat de koppelroute, en een calculatie per onderdeel: VRF-koppeling, zwembad, buitenverlichting en bediening op afstand.

Techniek

  • Mundoclima VRF-buitenunit, hydromodule en mode selection box via een CoolMasterNet-gateway (Modbus)
  • Mercabomba-zwembadpomp met ePro-frequentieomvormer, aangestuurd via 0-10 V of relais
  • Loxone Miniserver met Relay Extension en Modbus, 11 ruimtesensoren
  • Bestaande SolarEdge-installatie met backup-interface meegenomen in de inventarisatie

Foto's.

Foto's van de inventarisatie op locatie.

Wandunit van de airco onder een houten balkenplafond.
Wandunit van de airco onder een houten balkenplafond.

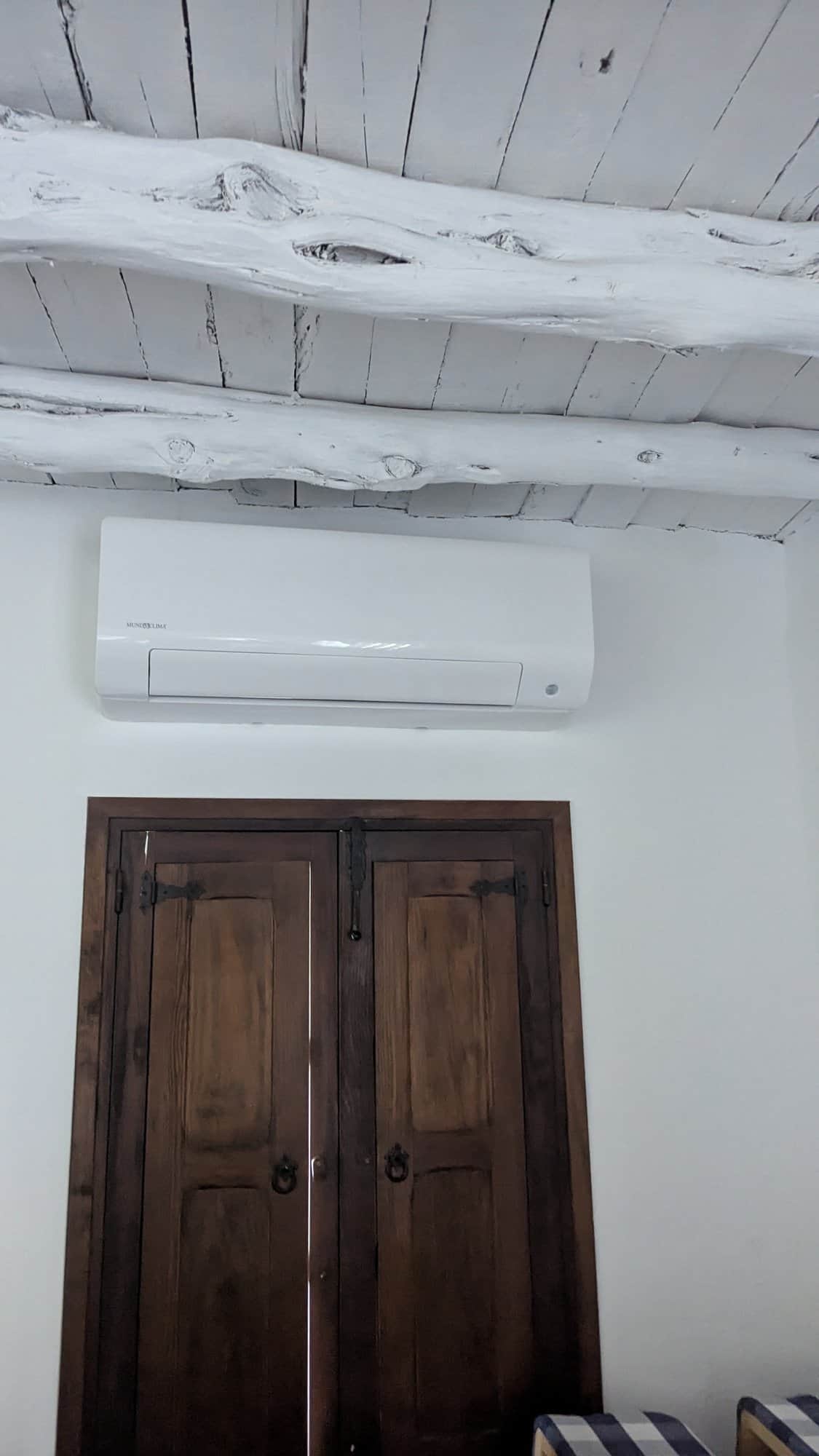

Airco-wandunit boven een houten deur, onder een wit balkenplafond.
Airco-wandunit boven een houten deur, onder een wit balkenplafond.

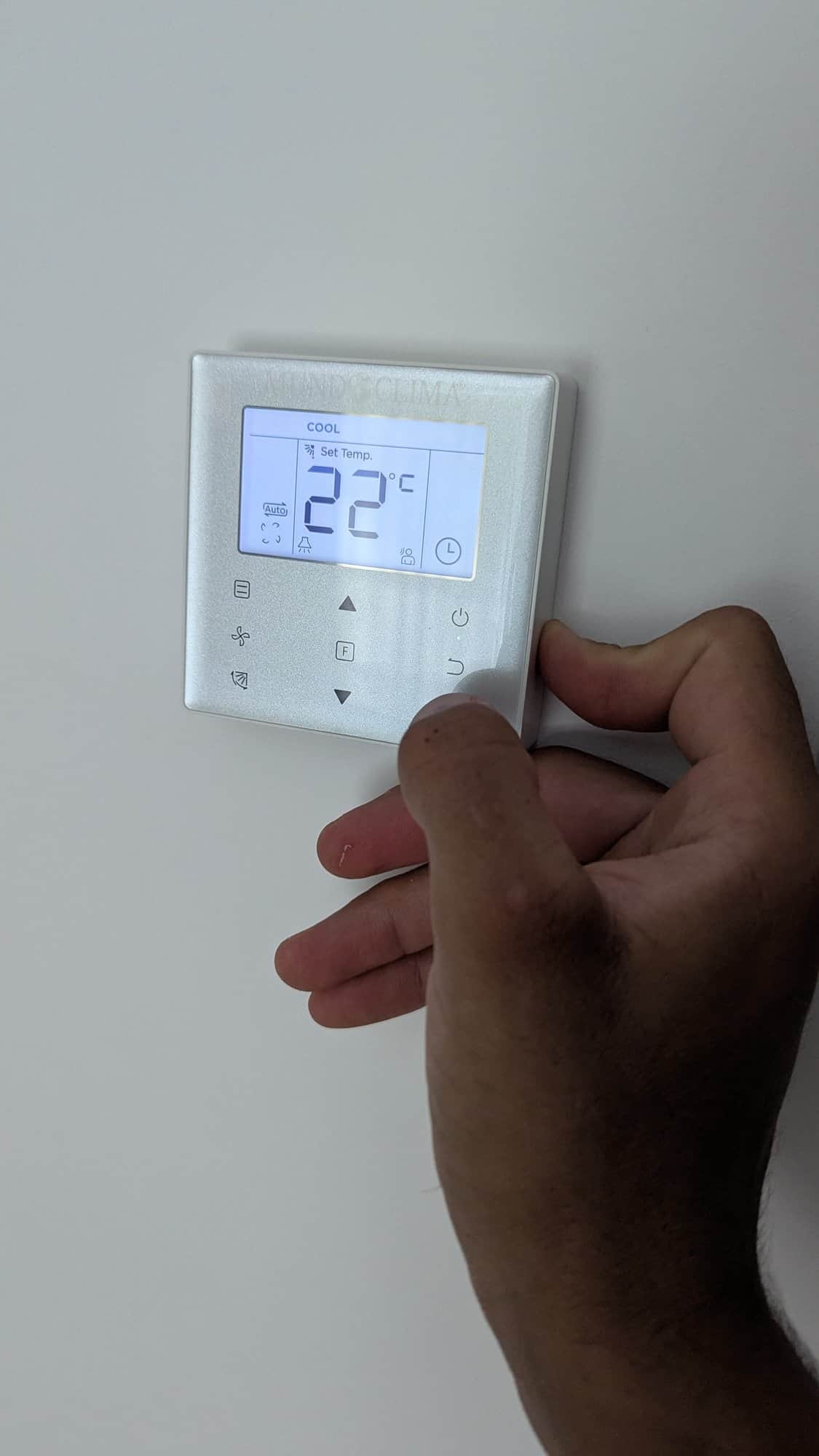

Hand die de temperatuur instelt op een airco-wandbediening.
Hand die de temperatuur instelt op een airco-wandbediening.

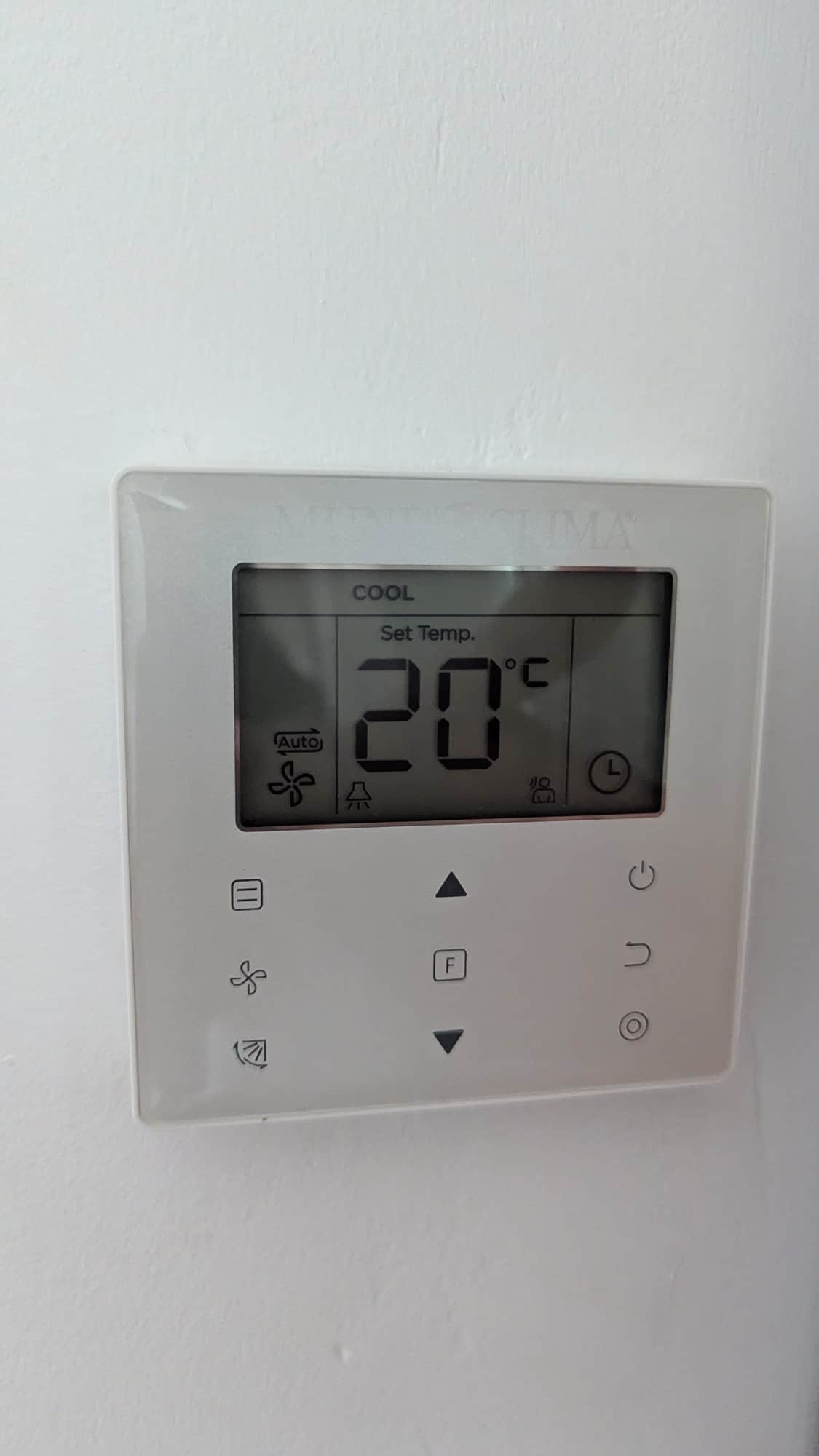

Wandbediening van de airco in koelstand op 20 graden.
Wandbediening van de airco in koelstand op 20 graden.

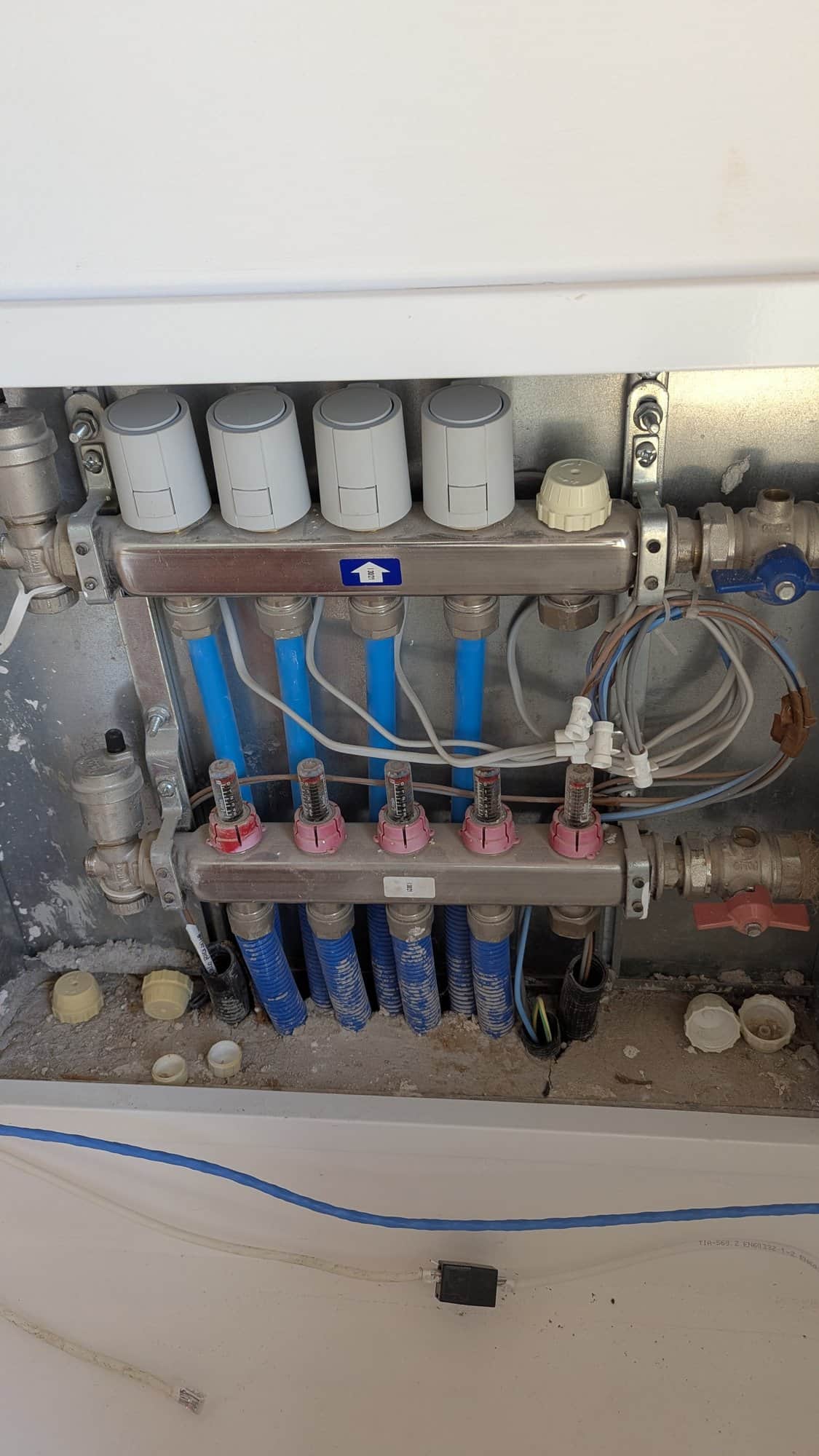

Vloerverwarmingsverdeler met elektrothermische ventielaandrijvingen per groep.
Vloerverwarmingsverdeler met elektrothermische ventielaandrijvingen per groep.

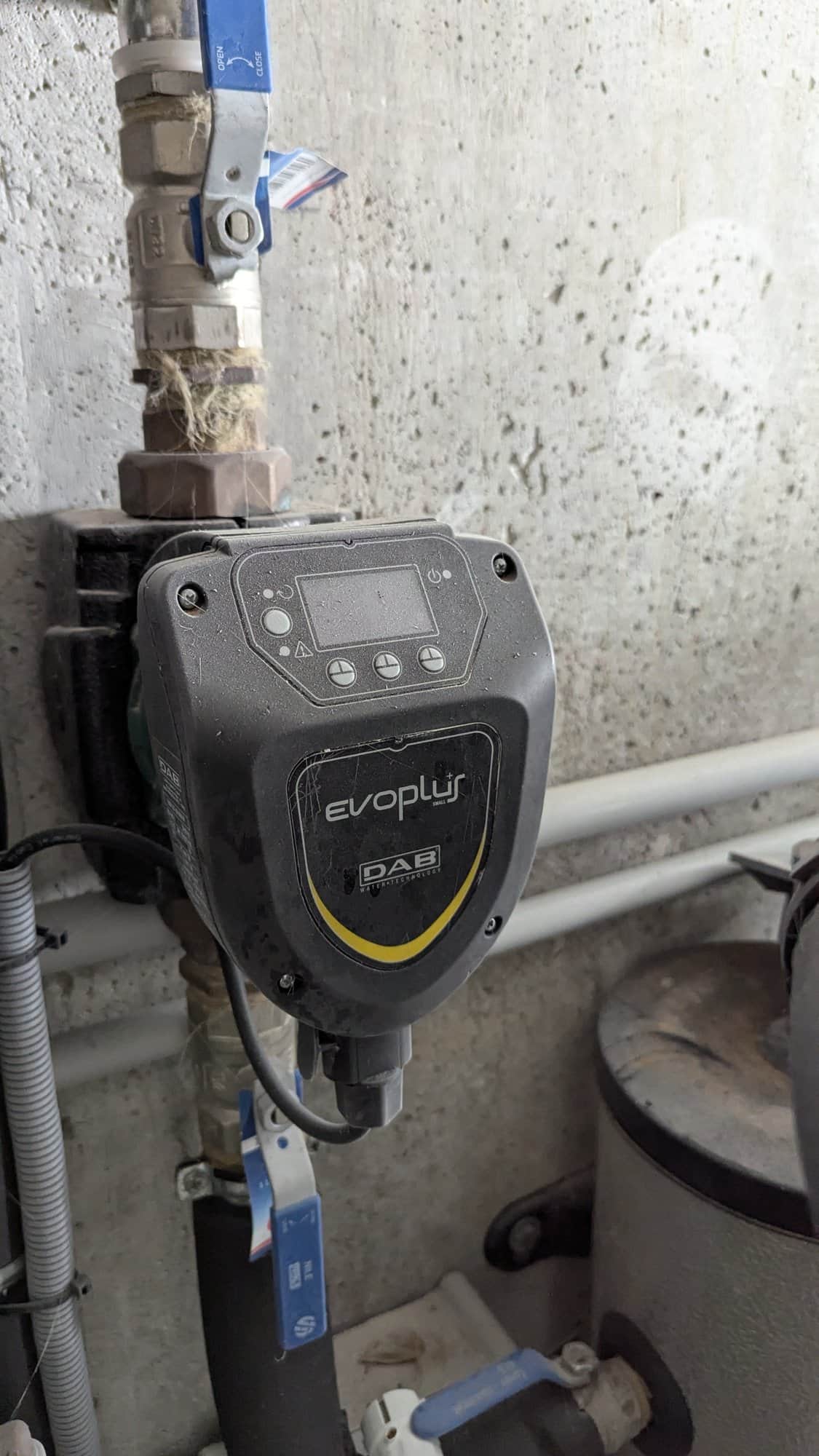

Elektronisch geregelde circulatiepomp in het cv-leidingwerk.
Elektronisch geregelde circulatiepomp in het cv-leidingwerk.

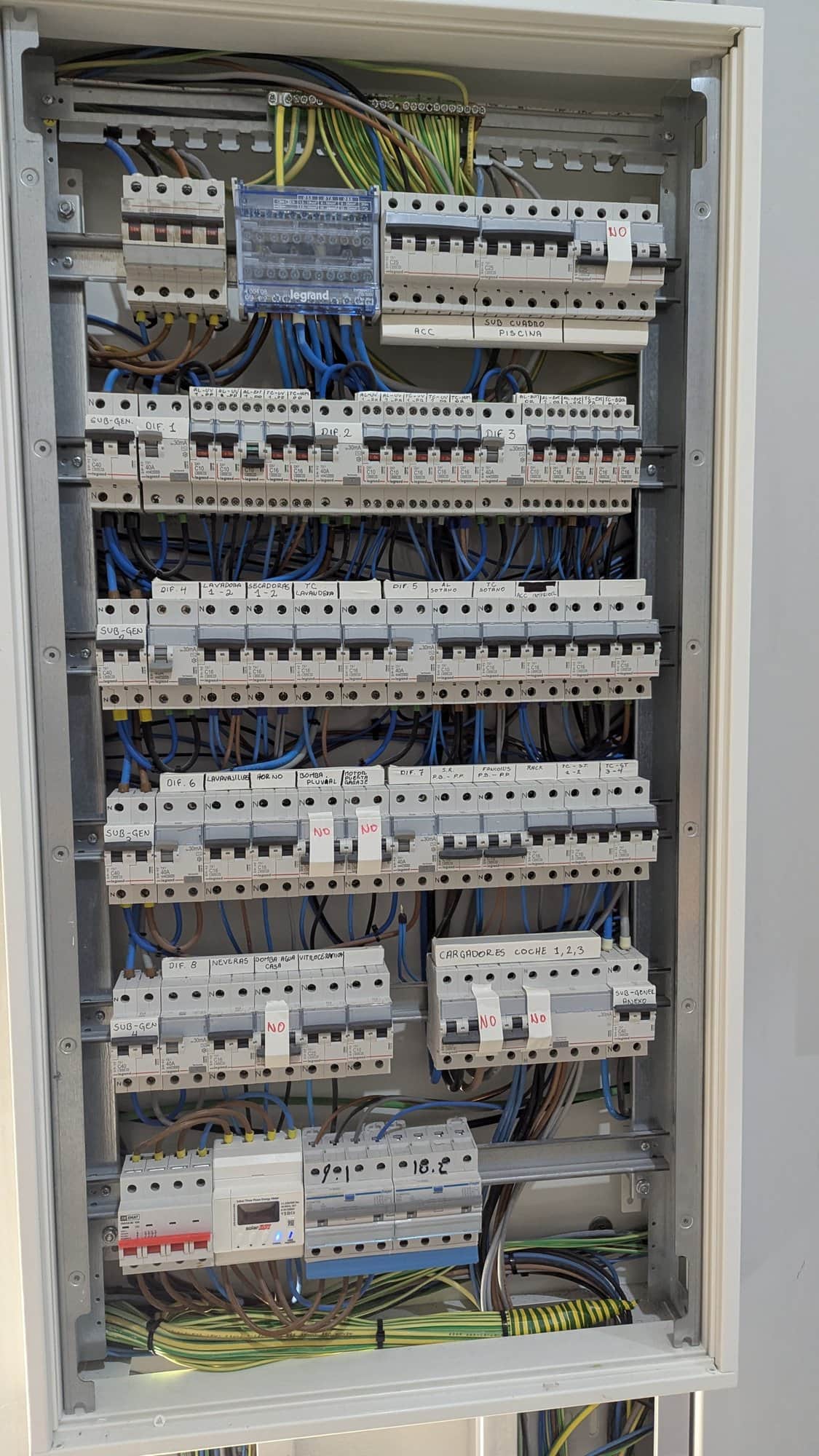

Grote verdeelkast met strak bedrade groepen en handgeschreven groepscodering.
Grote verdeelkast met strak bedrade groepen en handgeschreven groepscodering.

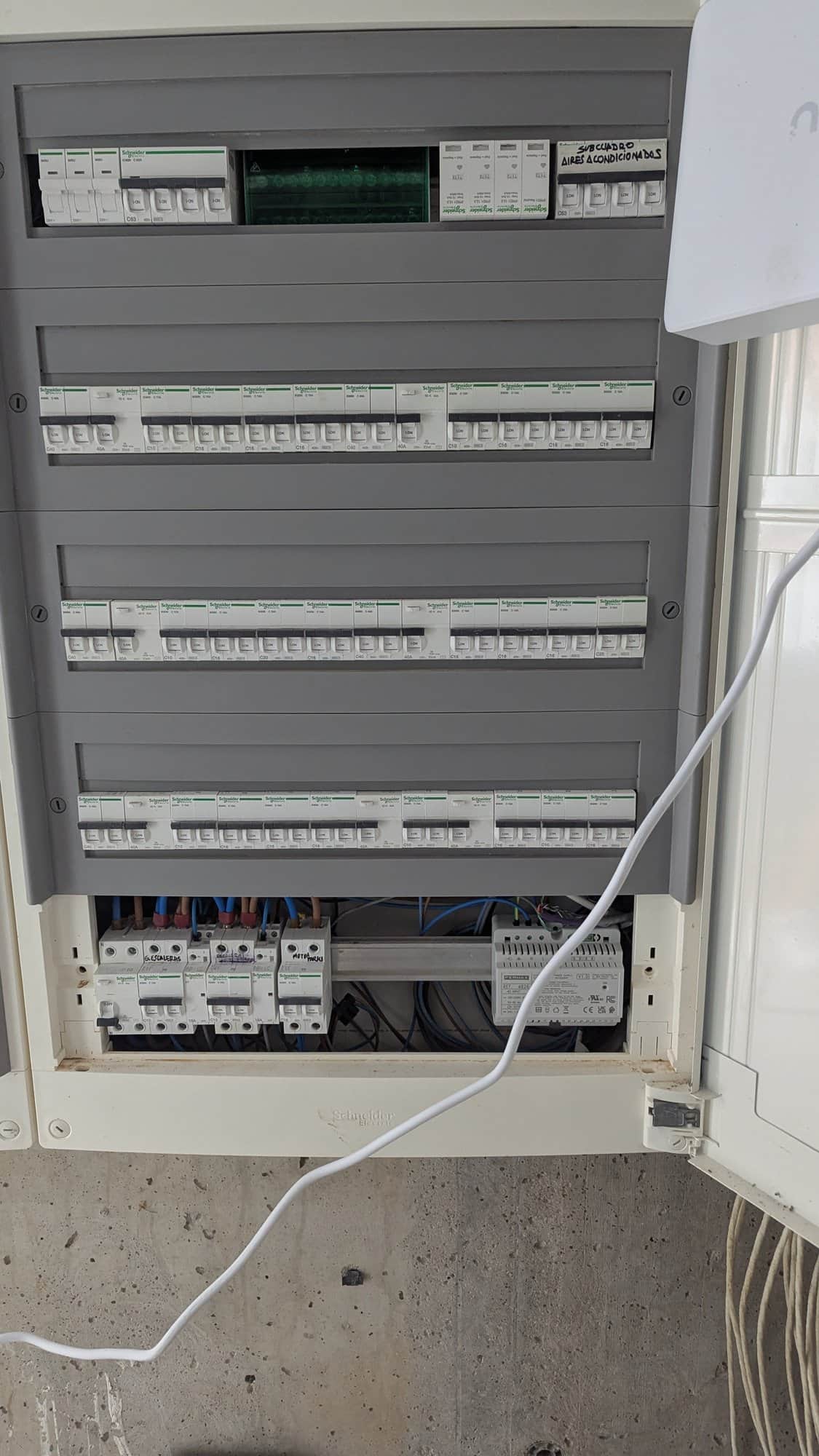

Geopende verdeelkast met rijen installatieautomaten op een betonnen wand.
Geopende verdeelkast met rijen installatieautomaten op een betonnen wand.

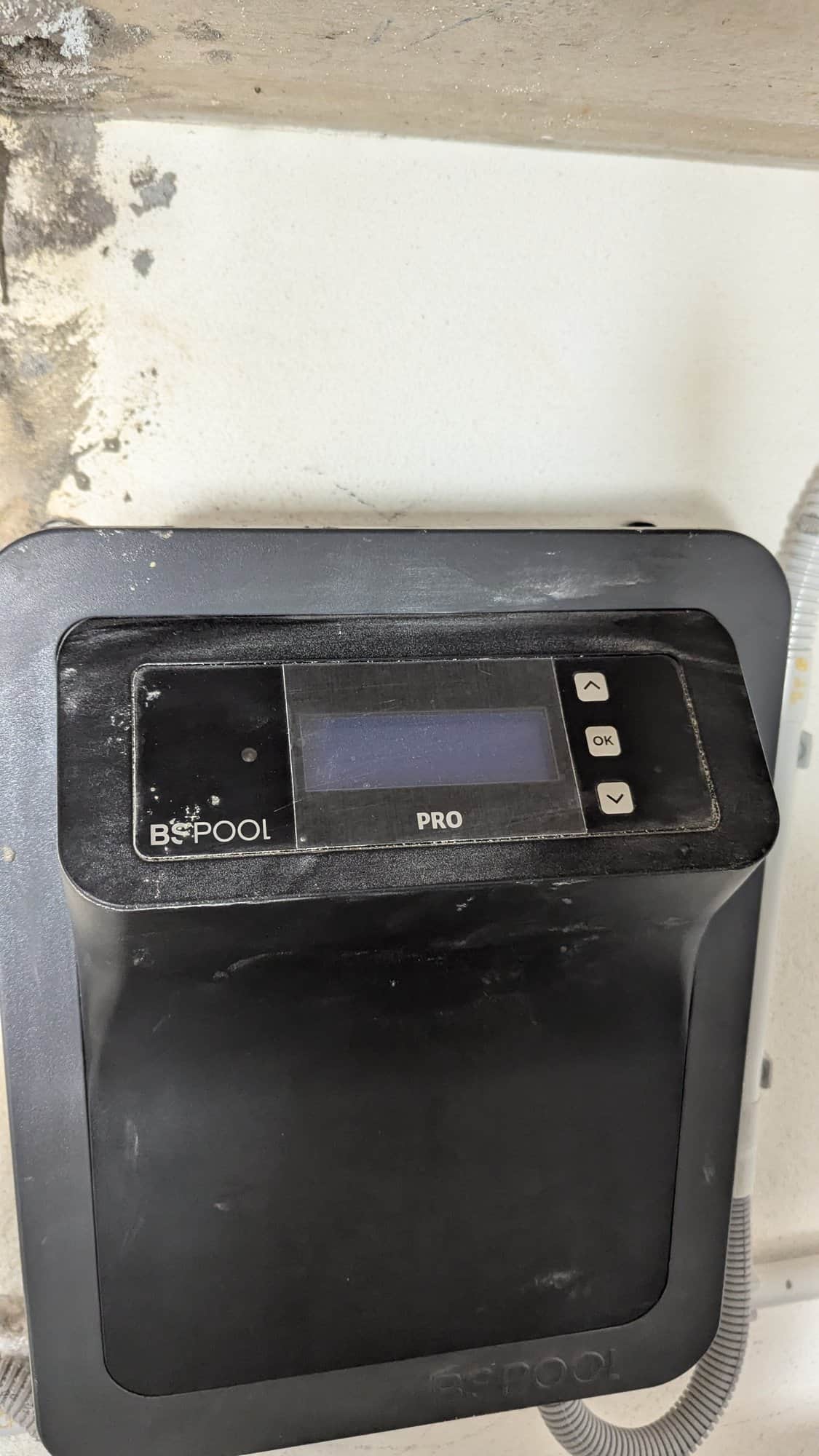

Bedieningsunit van de zwembadtechniek, aan te sturen vanuit de domotica.
Bedieningsunit van de zwembadtechniek, aan te sturen vanuit de domotica.

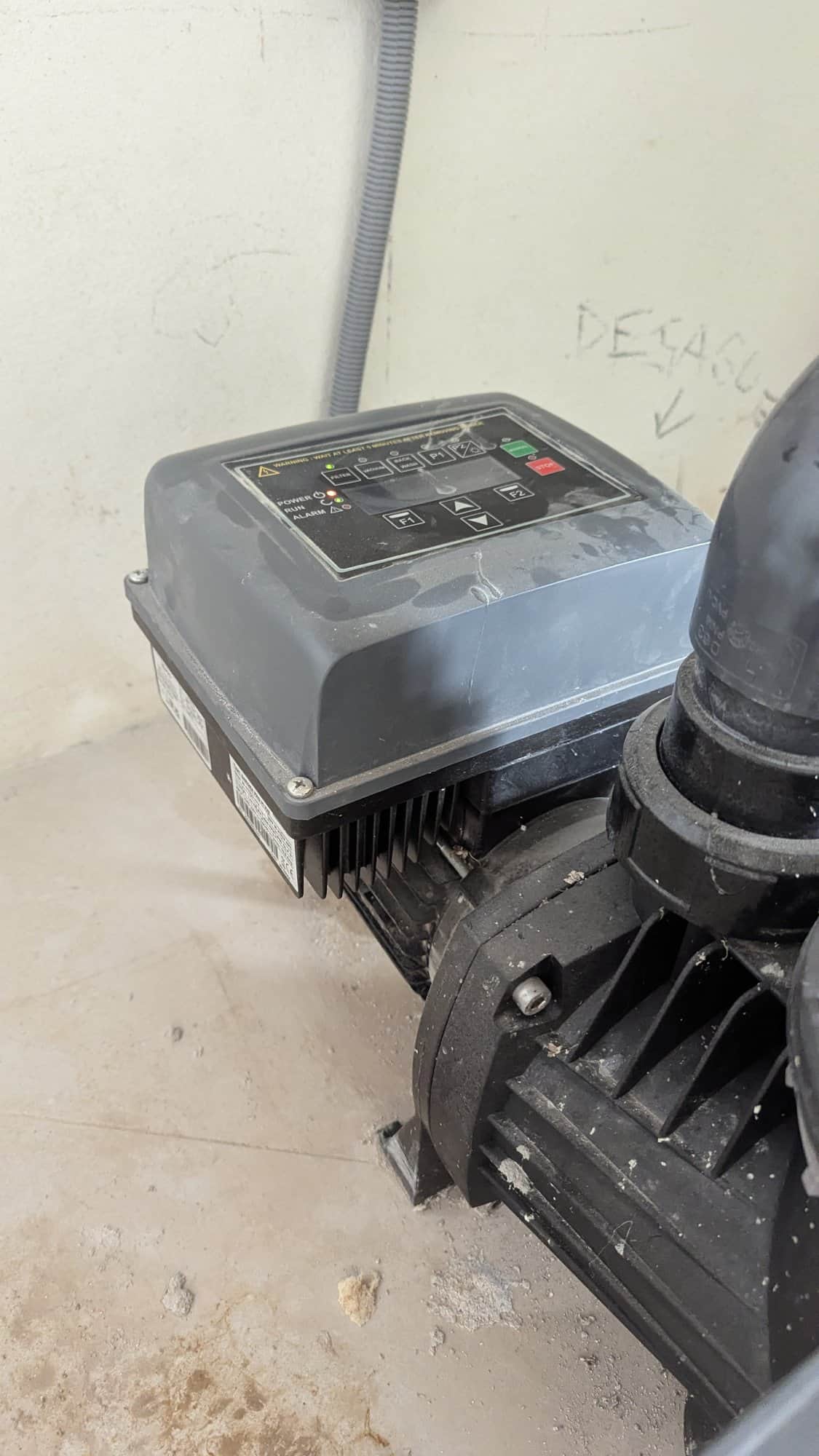

Toerengeregelde zwembadpomp met frequentieomvormer in de technische ruimte.
Toerengeregelde zwembadpomp met frequentieomvormer in de technische ruimte.

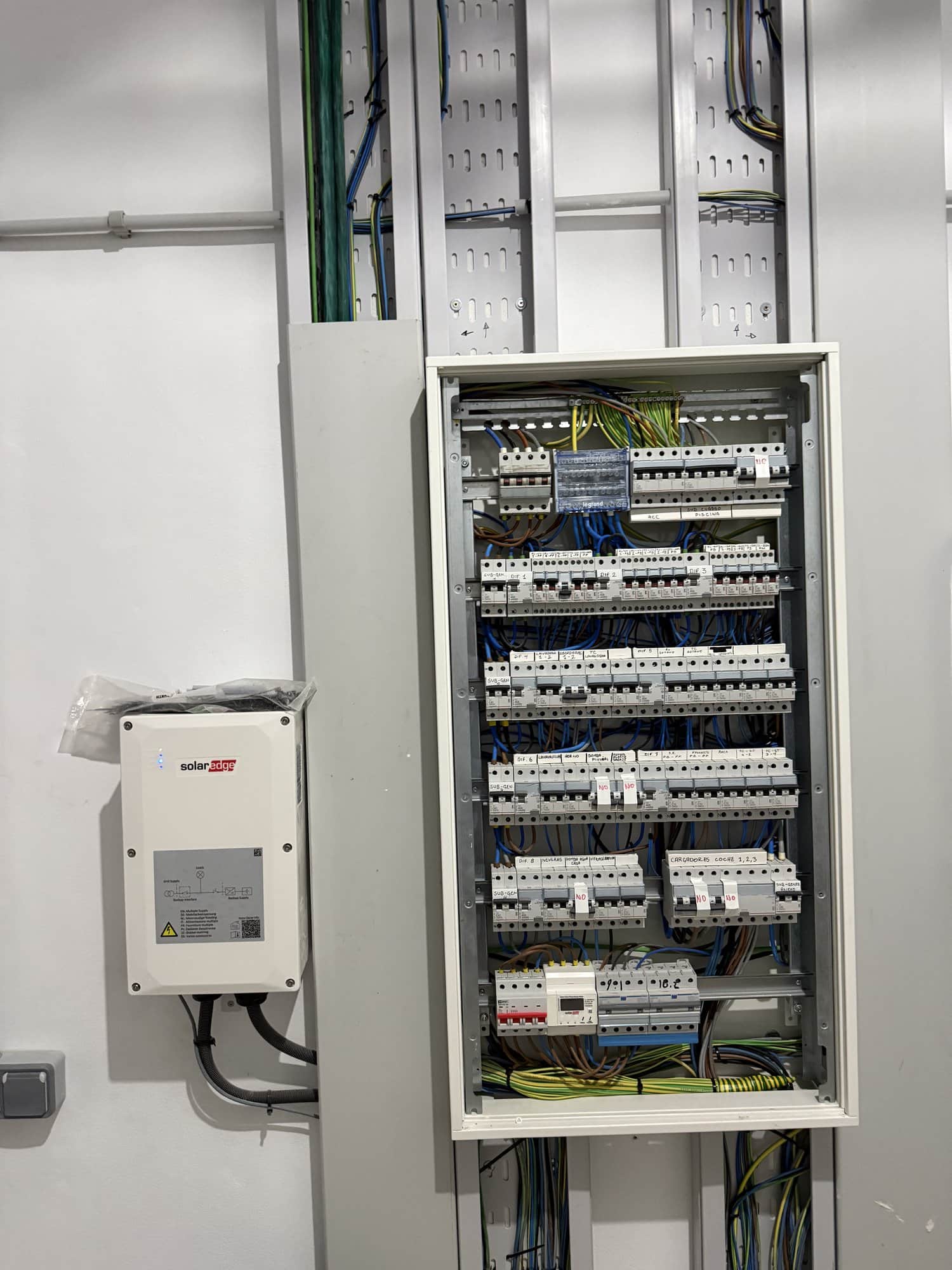

Hoofdverdeelkast met kabelgoten en een PV-backup-interface ernaast in de technische ruimte.
Hoofdverdeelkast met kabelgoten en een PV-backup-interface ernaast in de technische ruimte.

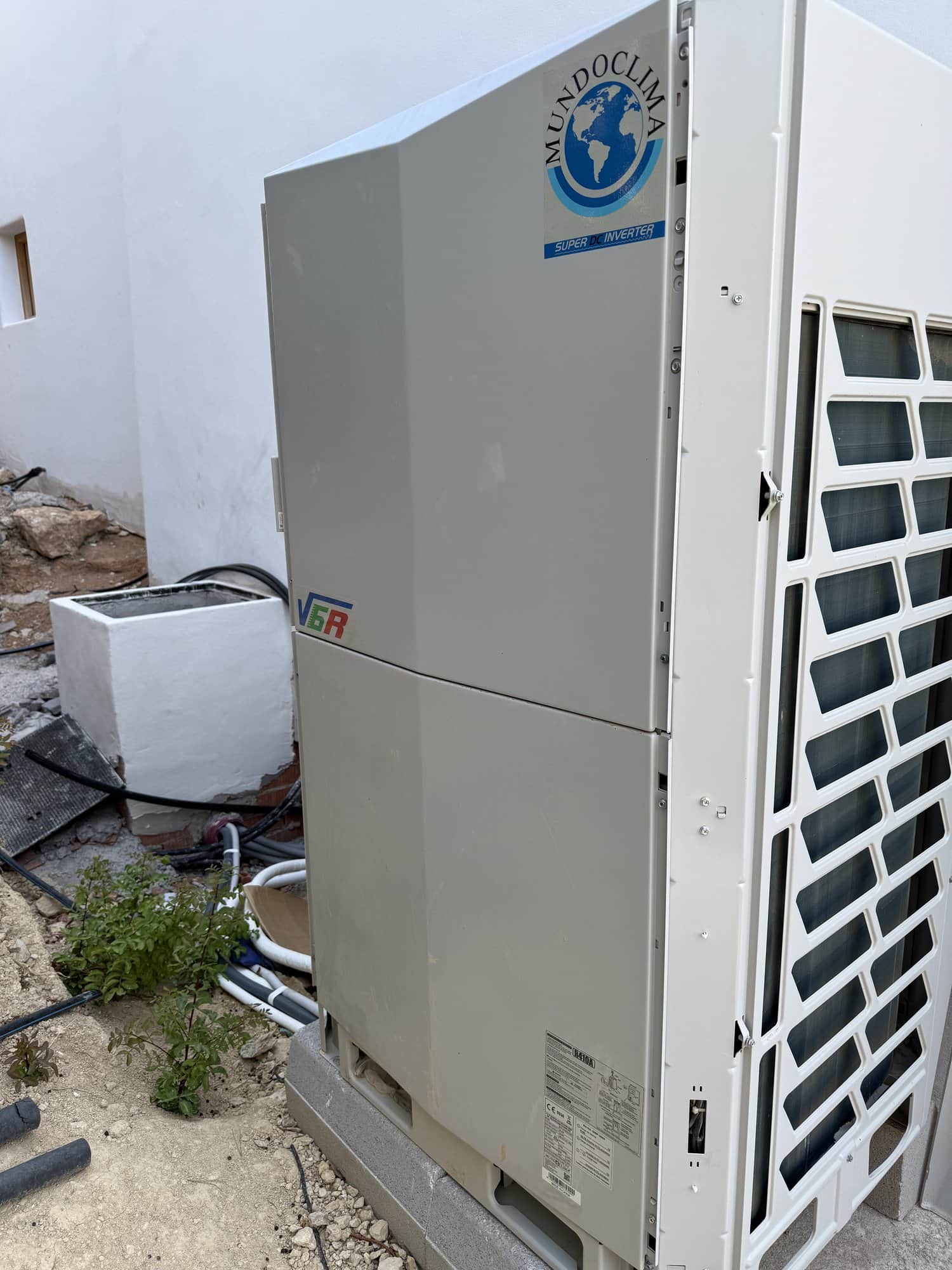

Buitenunit van het airco- en warmtepompsysteem tijdens de installatiefase.
Buitenunit van het airco- en warmtepompsysteem tijdens de installatiefase.
