Verlichting per ruimte en per tijdvak, eerst getest op een testopstelling

Een installateur had een woning met 15 ruimtes waar de verlichting slimmer moest: 's avonds gedimd, 's nachts een nachtstand per ruimte op vaste tijdvakken, gangen en buitenverlichting in aparte groepen, en de voordeur 's nachts op aanwezigheid. Daarnaast was de vraag om sommige ruimtes op 70 en 40 procent te dimmen.

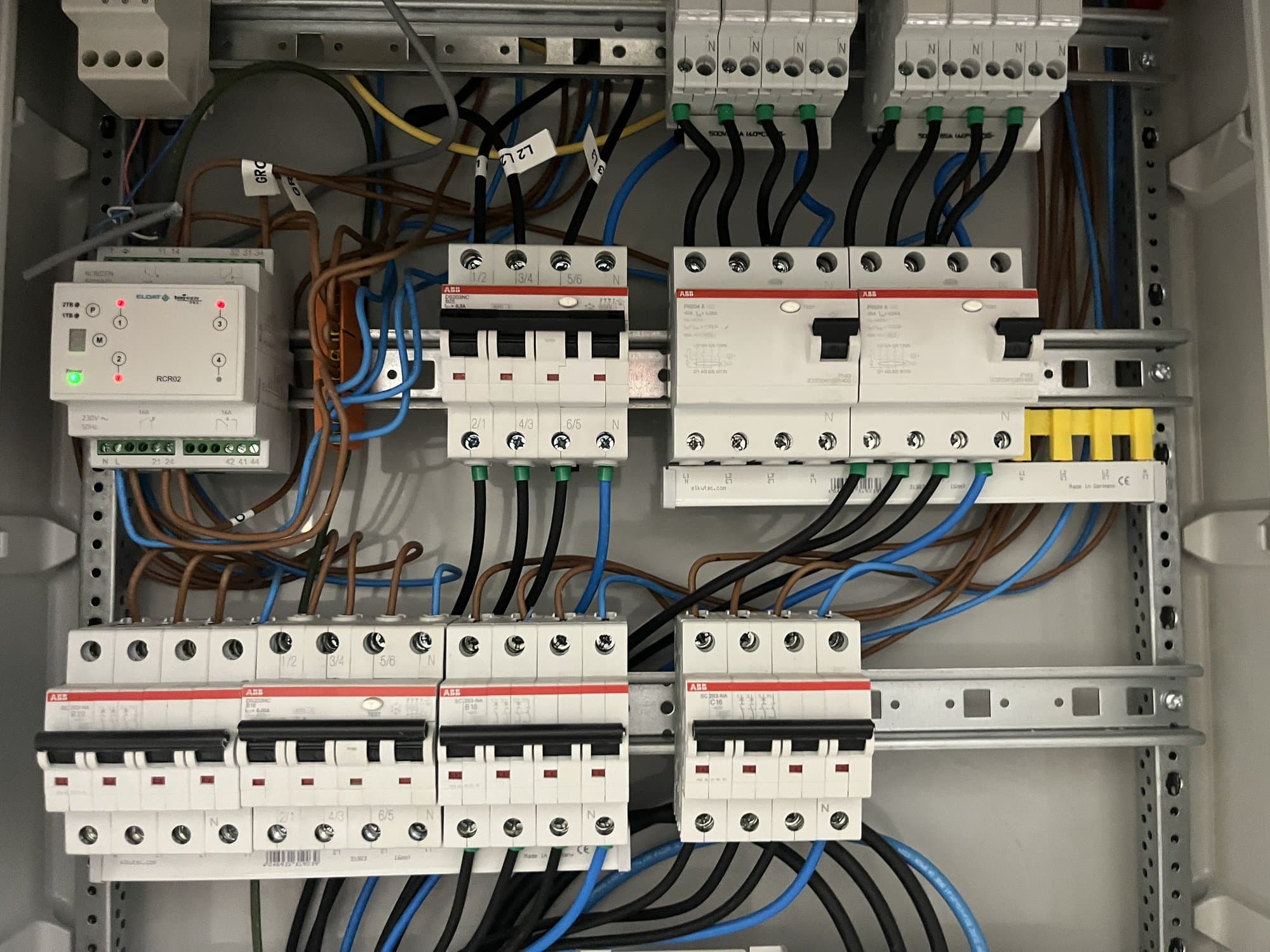

• Eerst de bestaande configuratie doorgemeten: welke kringen dimbaar zijn en welke op relais zitten. Een deel van de gewenste dimstanden kon niet zonder extra hardware, omdat die ruimtes op relais zitten en de relaismodule vol is. Dat is vooraf gemeld, zodat de prijs en het gesprek met de klant klopten.
• Per ruimte een avondstemming en een nachtstand.
• 7 nachtvensters als eigen bedrijfsmodi, zodat elke ruimte op het juiste moment naar de nachtstand gaat.
• Gang gesplitst in 2 zones, buiten in 5 benoemde groepen, logeerkamer als eigen ruimte.
• Minimaal dimniveau van 20 procent tegen flikkeren; voordeur 's nachts op aanwezigheid.

Voor levering is de configuratie op een testopstelling gezet en volledig doorgemeten: 15 ruimtes maal 9 tijdbanden, 135 van de 135 gevallen goed, plus de buitengroepen, de blokkering bij daglicht en de slaapstand. Het bestand is geleverd met een overdrachtsnotitie met alle aannames, zodat de installateur op locatie gericht kon nalopen.

• 18 lichtregelingen met aanwezigheidsbouwstenen, gekoppeld aan Tree- en Air-melders.
• 4 Dimmer Extensions voor de dimbare ruimtes; geschakelde kringen op de Relay Extension en Nano 2 Relay Tree.
• Tijdvakken als bedrijfsmodi via pulsen op vaste tijden; een astroklok als blokkade werkte in de test niet betrouwbaar, dus vaste uren gebruikt.
• Werk in rondes, elke ronde als apart bestand naast het origineel.
